꼬마빌딩 시공사례-기초 파일공사

      기초 파일공사는 튼튼한 건축물의 기초가 되는 매우 중요한 공사입니다.

      공사완료후에는 보이지 않는 매몰 구조물이기때문에 더욱더 중요하다고 하겠습니다.

      충분한 안전을 확보한 기초파일공사가 이루어져야 할것입니다.

      건축물의 기초 파일공사 시공순서에 대해 알아봅니다.

1. 기초파일공사

기초파일공사란 건축물의 기초공사를 파일로 시공하는 공법을 말한다.

당초 설계에는 기초 파일공사가 아닌 지반지정후 팽이기초공법으로 설계가 완료되었다.
하지만 설계를 진행하는 과정에서 지반지내력을 조사해본결과 기존 지반이 연략지반으로 기초보강을
하지 않을 경우  건축물의 지내력 확보가 어렵다는  결론이 나와 기초 파일을 추가 시공해야 되었다.

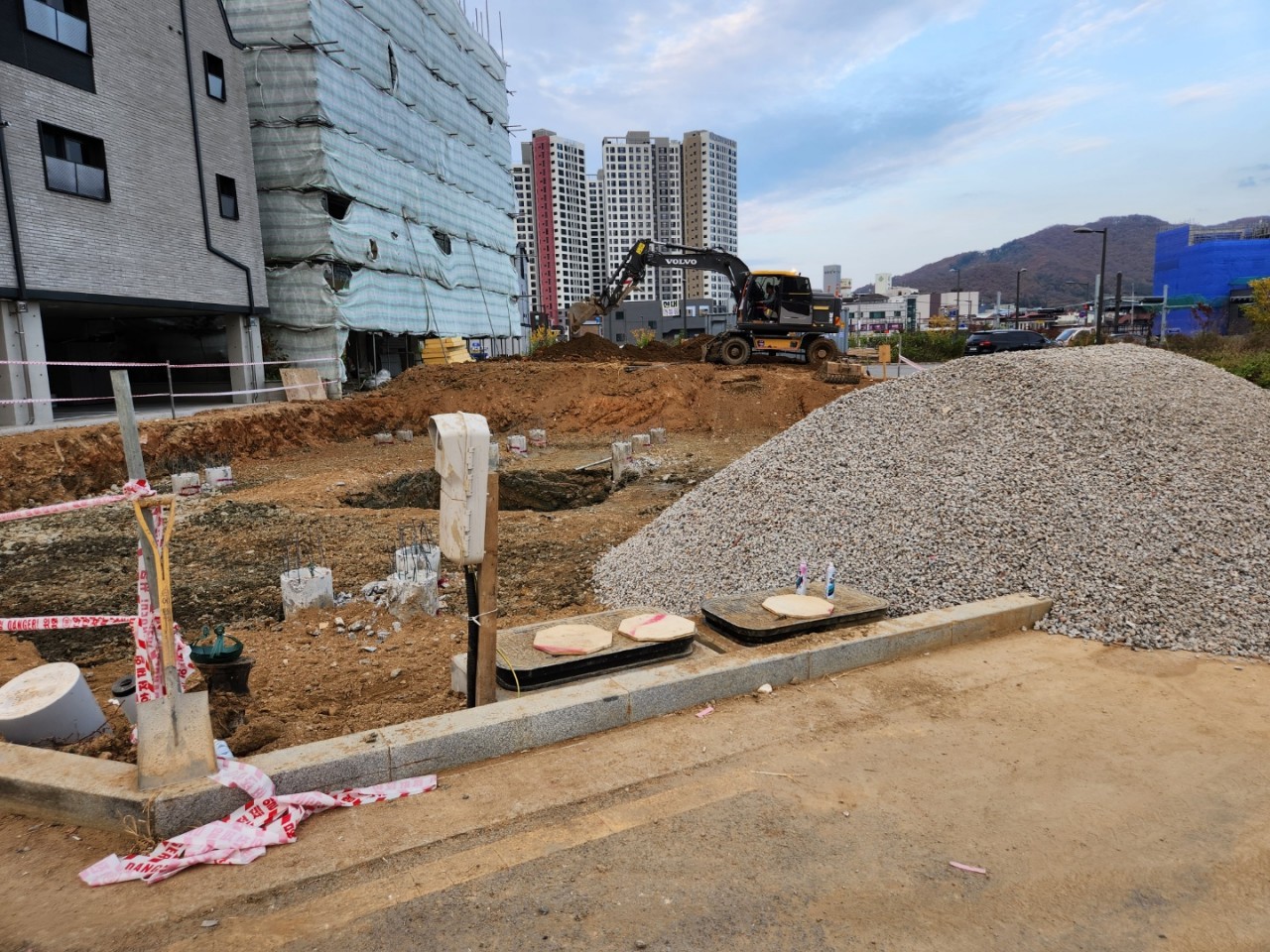

[기초파일공사전 기초지반전경]

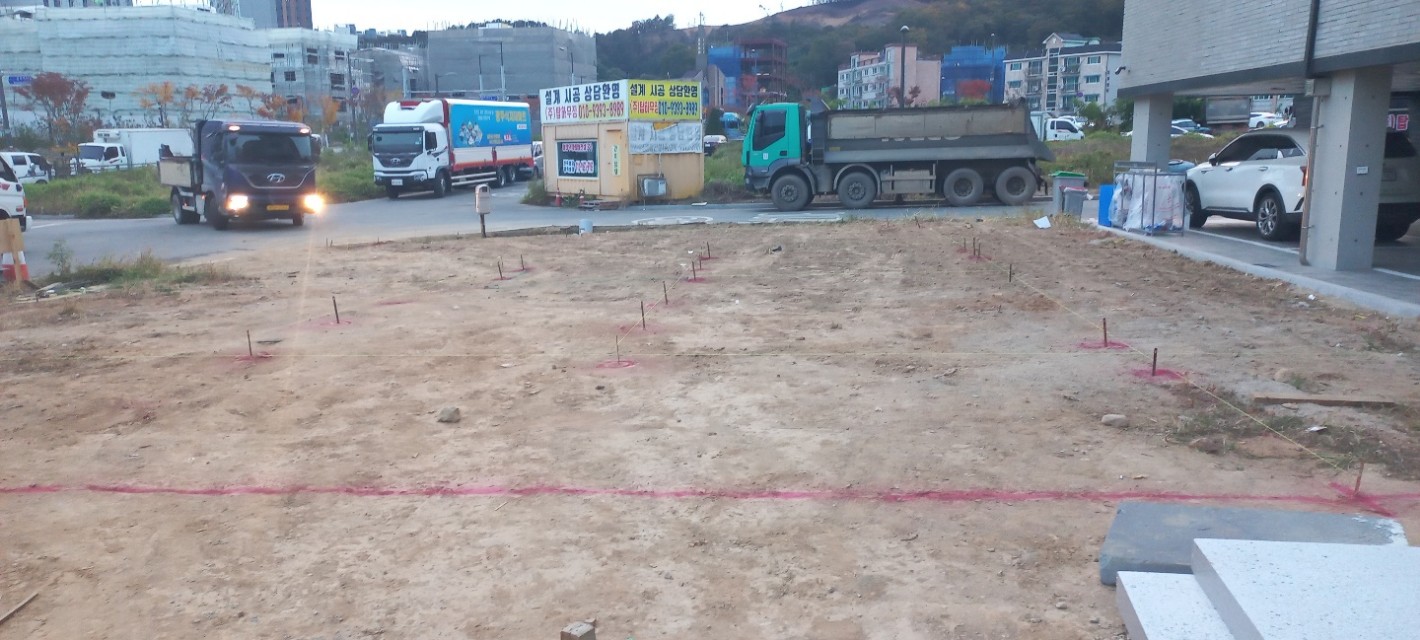

[기초파일시공위치]

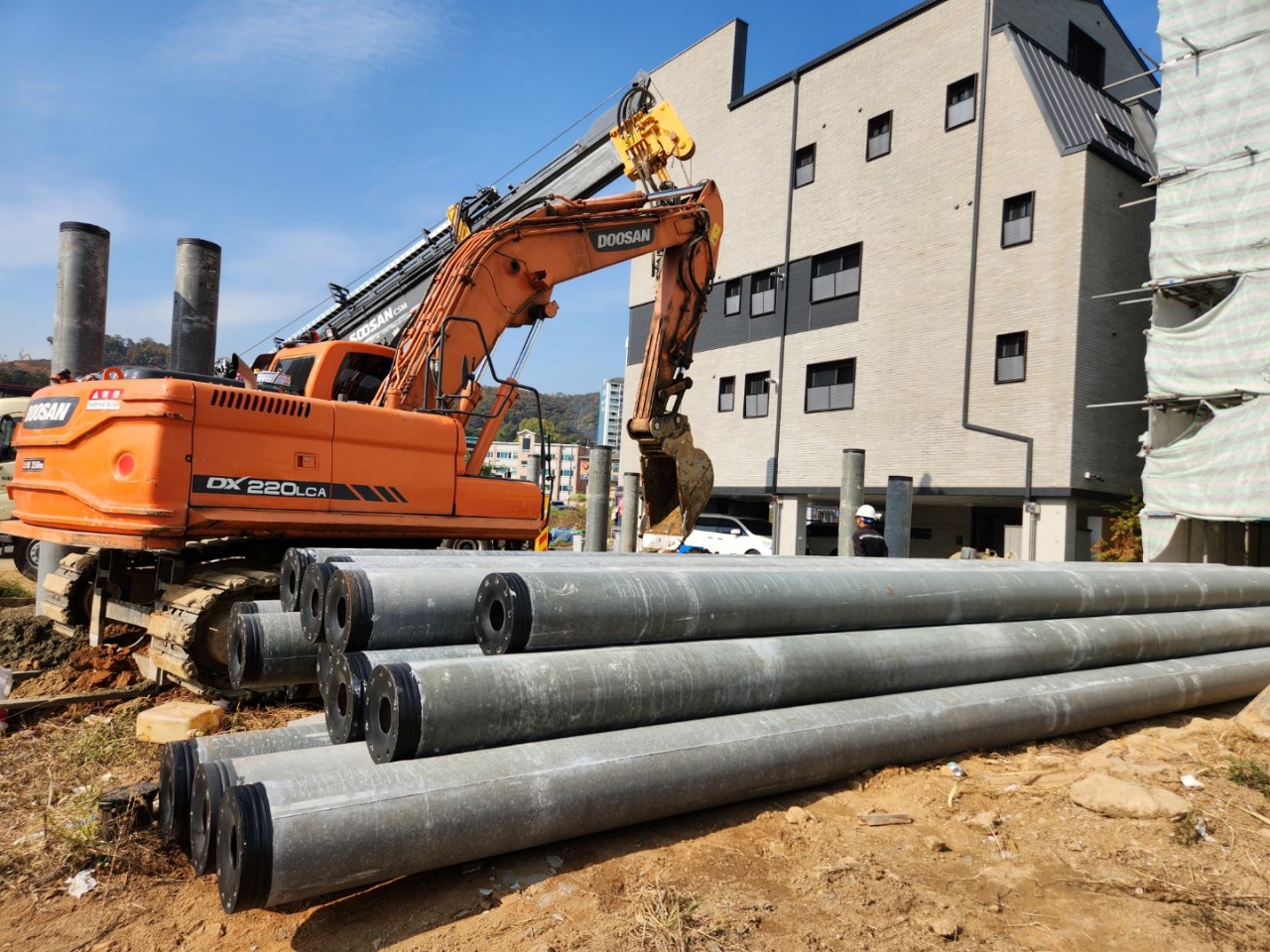

[기초 파일자재 입고]



[파일기초 오거시공]

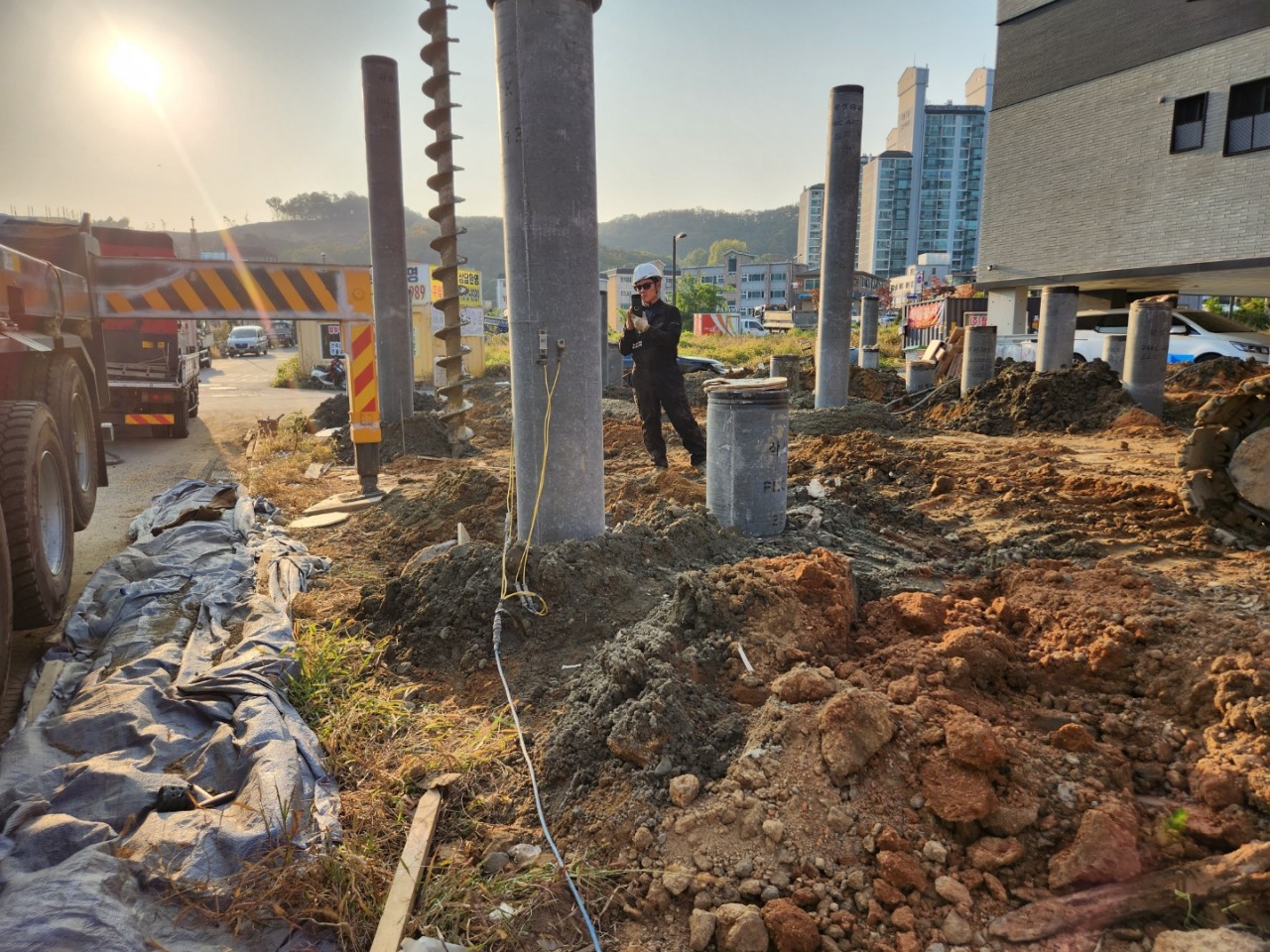

[파일 수직도 계측]





2. 기초파일공법

그럼 파일기초란 무엇인가

연약지반으로 상부의 하중을 견디지 못할경우 구조물의 붕괴등 구조적인 문제를 야기할수 있으므로
PHC파일을 이용하여  지반의 연암층등 하부의 견고한 지반으로 상부의 하중을 전달시키도록
구조보강을 하는 것이 파일기초이다



3. 기초파일종류


파일을 종류로는 크게 기성콘크리트 말뚝(PHC)을 많이 사용한다.

파일시공과정은
1. 파일 자재 반입
2. 파일 천공
3. 두부정리
4. 기초정리
5. 기초 버림 콘크리트 타설로 진행한다.

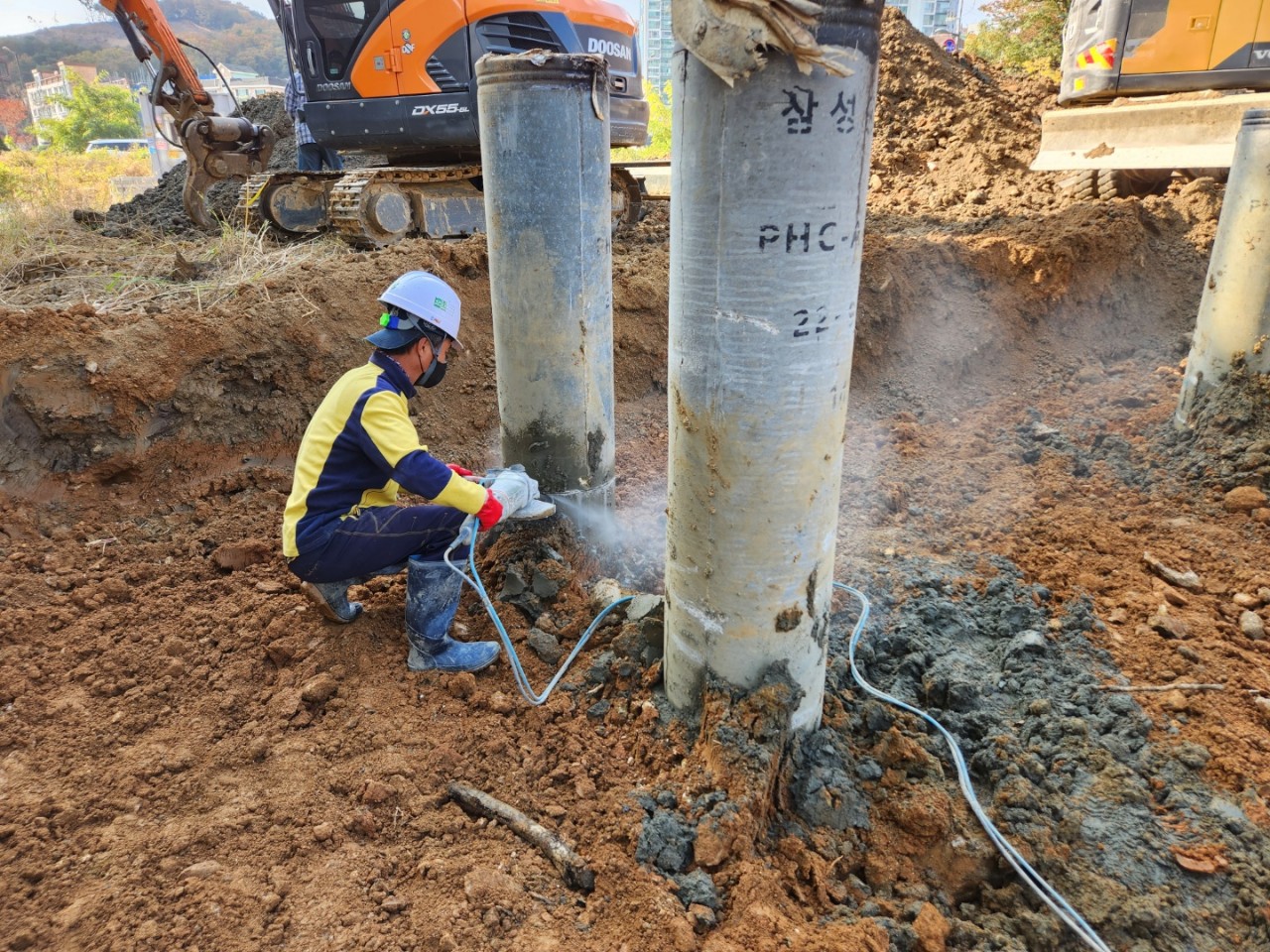

[파일두부정리]

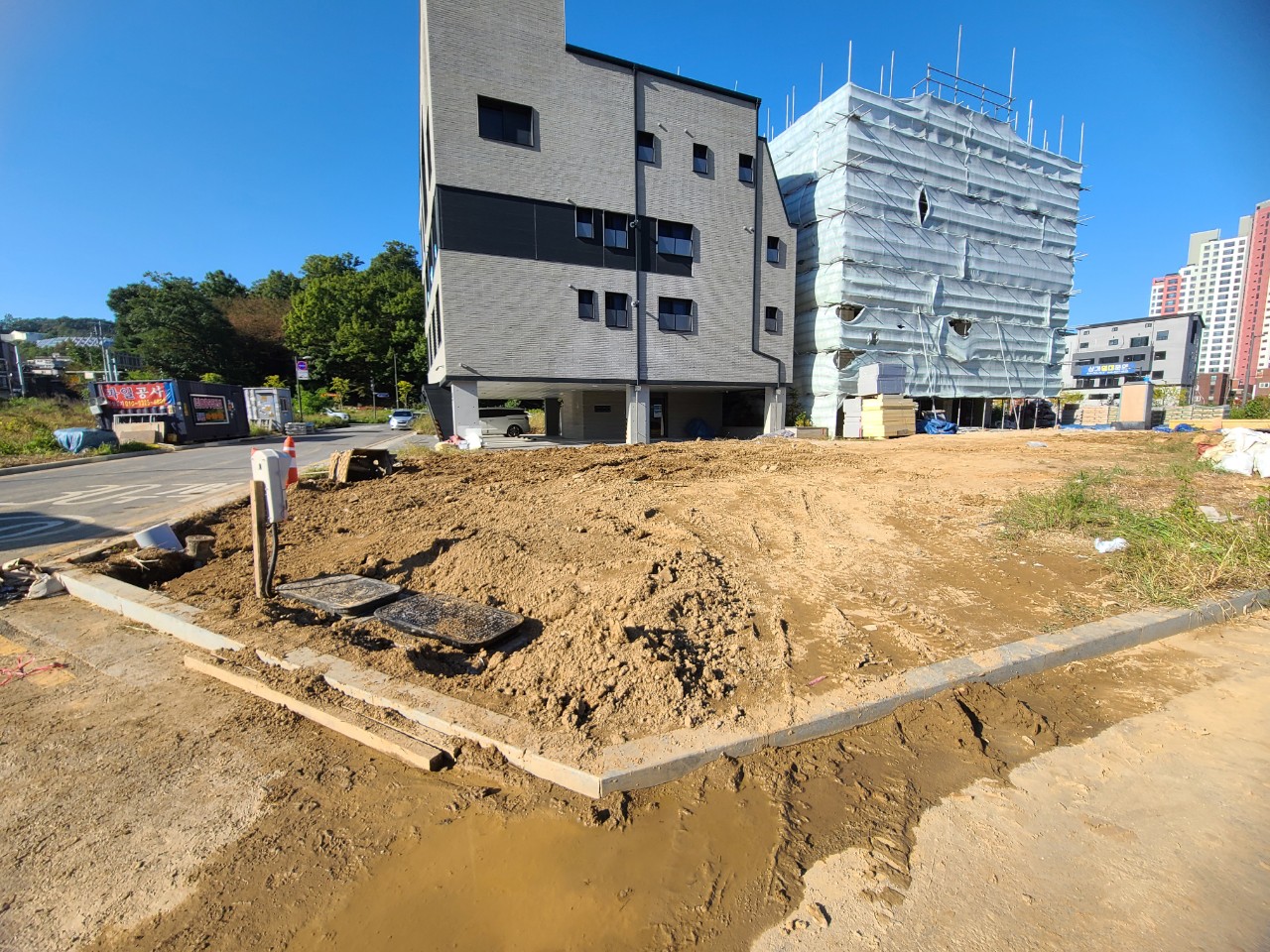

[파일두부정리후 기초 지반정지]

[지반정리후 골재포설]



4. 기초버림 콘크리트 타설

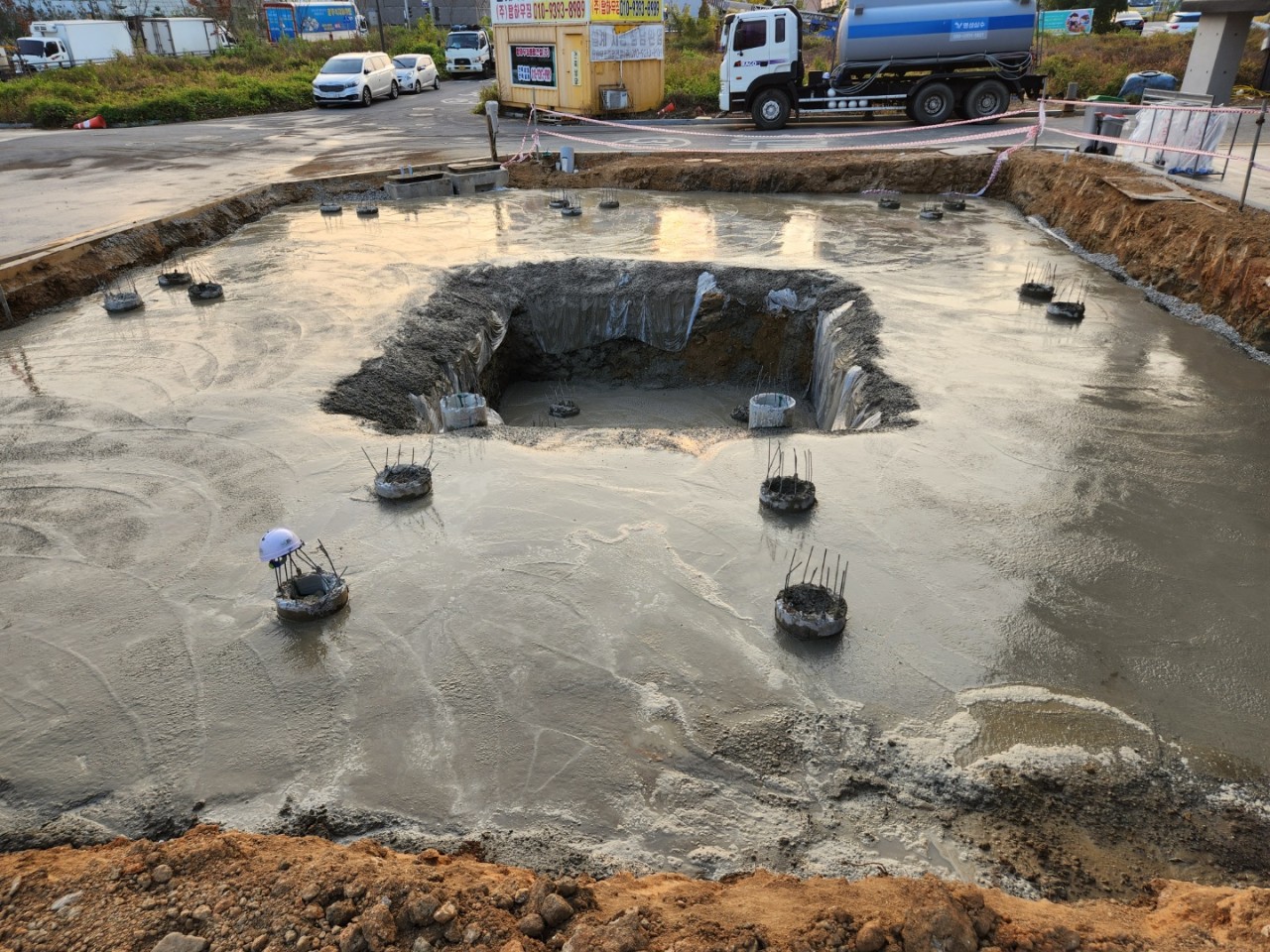

[골재포설후 기초 버림콘크리트 타설]



[기초버림콘크리트 타설]
